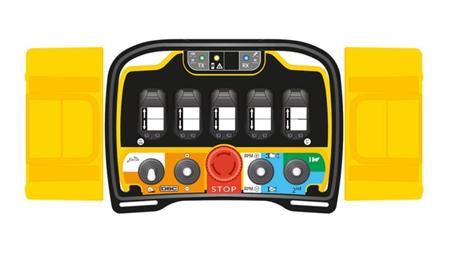

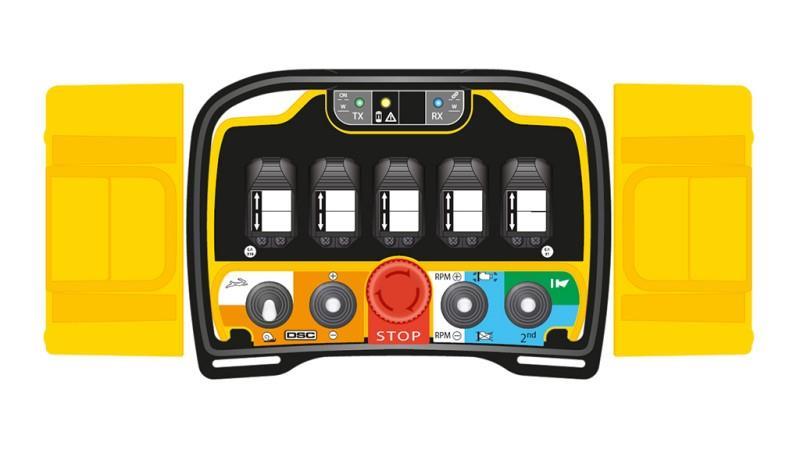

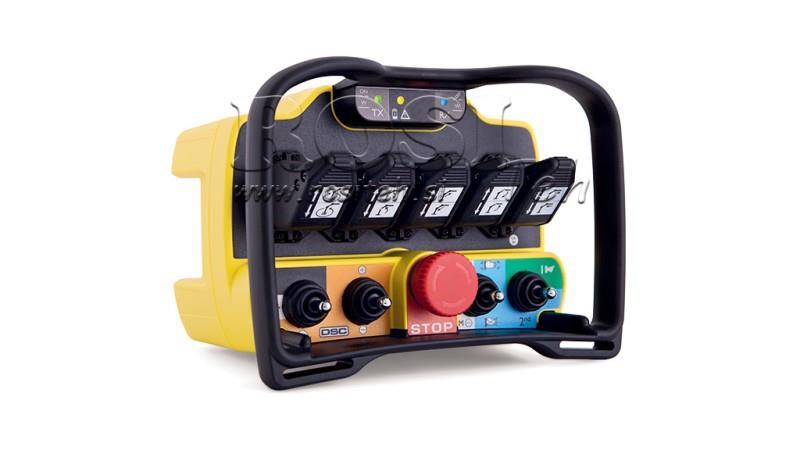

FUNCIONES HABILITADAS POR CONTROL REMOTO:

La etiqueta Liebre / Caracol es una función de velocidad, la liebre permite un 100% de velocidad de salida en todas las palancas, mientras que el caracol permite un 50%.

La etiqueta DSC (Control de velocidad dinámica) es una función que en modo 'caracol' permite al operador aumentar temporalmente la potencia de salida (velocidad). Con esta función, puedes aumentar o disminuir la velocidad, y estos ajustes permanecen hasta que se apaga el receptor. Cuando vuelves a encender el receptor, la velocidad regresa a los valores predeterminados asignados a 'caracol'.

La etiqueta IN-SLOW es una entrada digital destinada a plataformas elevadoras (aquellas en las que están los operadores). Si este pin se activa (generalmente un interruptor mecánico que se activa automáticamente cuando la plataforma elevadora está montada en la grúa), todos los movimientos van directamente al 10% de velocidad y solo se permite un movimiento a la vez. Esto cumple con normas especiales para plataformas elevadoras.

La etiqueta RPM +/- generalmente aumenta el número de revoluciones del motor, aumentando la presión del aceite, haciendo que la velocidad de la grúa sea más rápida o más lenta.

La etiqueta MOTOR on/off es una función destinada al motor del camión (si lo soporta).

IMPORTANTE: Para una correcta configuración y funcionamiento del controlador proporcional por radio, por favor proporciónanos los datos de los siguientes tres elementos de la foto a continuación:

1. Longitud del centro entre husillos, distancia definida desde el centro de un husillo hasta el centro del siguiente husillo - dado en mm.

2. Carrera del husillo desde la posición cero (0) en mm en una dirección, distancia definida para mover el husillo en una dirección desde la posición inicial (0) cuando movemos la palanca en una dirección - dado en mm,

3. Voltaje 12/24V, fuente de alimentación definida - 12V o 24V.

EXTENSIÓN DE LA CARRERA DE CADA SEGMENTO:

Para carreras de husillo de hasta 13 mm, la extensión de cada segmento no es requerida. Las dimensiones son las siguientes (ejemplo para una carrera de 13 mm en cada dirección):

Para carreras de husillo superiores a 13 mm, se requiere una extensión EXTENSIÓN DE LA CARRERA DE CADA SEGMENTO (12-20mm) PARA VÁLVULA. Esto se aplica a cada segmento individualmente. Se necesitan tantas extensiones como segmentos haya. Si tienes cuatro husillos, entonces se necesitan cuatro extensiones. Las dimensiones son las siguientes (ejemplo para una carrera de 20 mm en cada dirección):

Sin extensión (carrera hasta 13 mm)	Con extensión (carrera superior a 13 mm)
