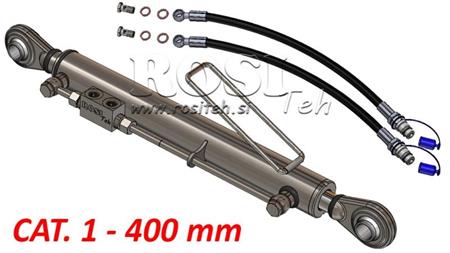

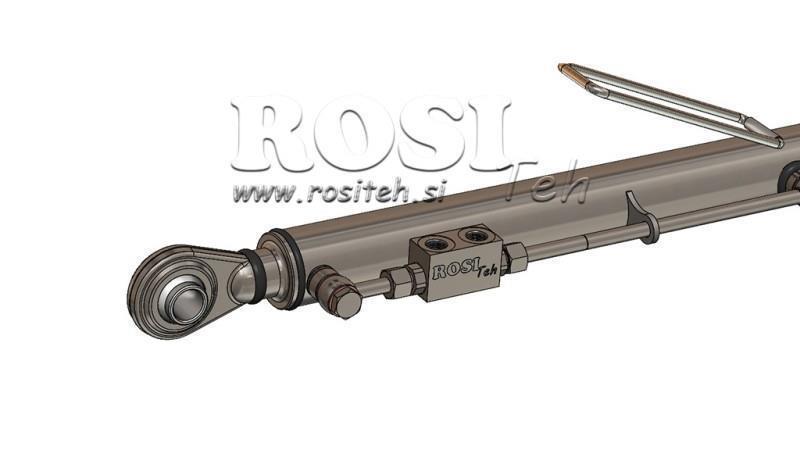

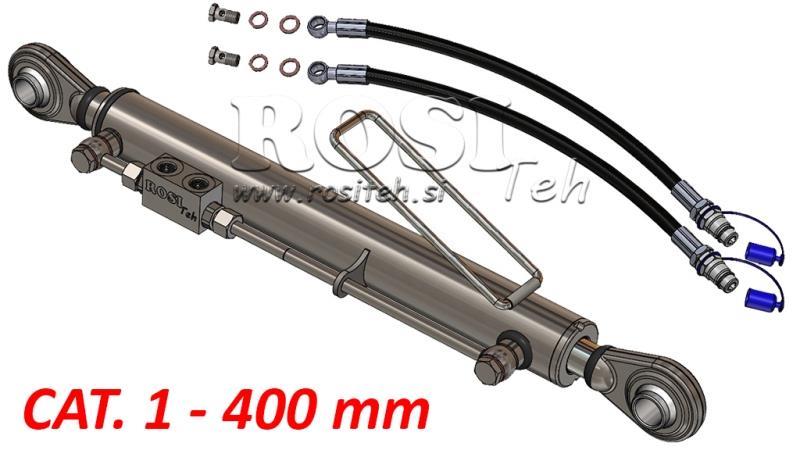

TERCER PUNTO HIDRÁULICO STANDARD - 1 CATEGORÍA 50/30-400 (20-55HP)(25.4/25.4)

 Tercer punto hidráulico

(ing. top link o tercer punto, ger. hydraulischer oberlenker) es básicamente un cilindro hidráulico de doble efecto estándar con conexiones soldadas para montar entre el tractor y el accesorio del tractor. Sin duda, es una mejora para el tractor si no lo tiene ya como estándar. Los terceros puntos hidráulicos están protegidos contra la corrosión mediante galvanización. Todos los terceros puntos hidráulicos también tienen una válvula de bloqueo instalada, que sirve para la seguridad. En caso de daño a la manguera hidráulica, el cilindro del tercer punto permanece en el mismo lugar, y, en consecuencia, también lo hace el accesorio del tractor. La válvula de bloqueo también sirve para asegurar que las mangueras, a pesar de las vibraciones durante la conducción, no estén bajo presión, evitando así sobrecargar la válvula hidráulica del tractor.

Los tipos más comunes de terceros puntos hidráulicos:

- Tercer punto hidráulico estándar

(tiene un ojo de rodamiento soldado en ambos lados)

- Tercer punto hidráulico automático

(tiene un gancho de acoplamiento rápido automático para la bola montada en la varilla del pistón para el accesorio del tractor)

- Tercer punto hidráulico especial

(este es un tercer punto automático, que en lugar de un ojo de rodamiento tiene un gancho especial soldado al cilindro, permitiendo un mayor movimiento del tercer punto hacia la izquierda o derecha)

- Tercer punto hidráulico roscado

(la longitud del tercer punto puede ser extendida por la longitud de la rosca)

Uso de los terceros puntos hidráulicos:

Los terceros puntos hidráulicos o tuercas de llanta se están volviendo cada vez más indispensables en cada tractor, especialmente con arados para labrar el suelo, donde es posible un ajuste preciso del arado. Son particularmente útiles con tablas niveladoras para el suelo, así como con carretillas elevadoras de tractor, donde se utilizan para inclinar, e incluso con plataformas para volcar cargas.

¿Cómo elegir el tercer punto hidráulico adecuado para su tractor?

1. PASO: ¿Cuántos caballos de fuerza tiene el tractor en el que se utilizará el tercer punto?

Categoría 1: para tractores de 20 a 55 HP (15 - 40 kW)

Categoría 2: para tractores de 45 a 95 HP (35 - 70 kW)

Categoría 3: para tractores de 80 a 210 HP (60 - 155 kW)

Categoría 4: para tractores de 180 a 380 HP (135 - 285 kW)

También es sensato considerar qué accesorio se utilizará con el tercer punto, ya que, por ejemplo, con un tractor de 100 HP, no necesitamos un tercer punto de categoría 3 si lo utilizaremos para una plataforma de tractor que tiene una capacidad de carga máxima de 1500 kg.

2. PASO: ¿Qué tipo de agujeros para el pasador ('cuña del tractor') debe tener el tercer punto?

Categoría 1: Agujeros de 19.2 mm o 25.4 mm

Categoría 2: Agujeros de 25.4 mm

Categoría 3: Agujeros de 25.4 mm o 32.4 mm

Categoría 4: Agujeros de 45.2 mm o 32.4 mm

También es posible utilizar un reductor, que asegura que un tercer punto se pueda utilizar en varios tractores o accesorios diferentes.
En el caso de terceros puntos automáticos o especiales, los agujeros están determinados por la bola que se sujeta en el gancho de acoplamiento rápido en el tercer punto.

3. PASO: Longitud adecuada del tercer punto o carrera del tercer punto.

No hay una regla o más bien no hay un estándar definido con precisión sobre cuánto debe ser la carrera de un tercer punto hidráulico para un tipo específico de tractor. Esto depende principalmente del tipo de tractor y de los accesorios del tractor para los que está destinado. Generalmente se utiliza para varios accesorios de tractor que tenemos, por lo que es necesario determinar alguna longitud que sea adecuada para la mayoría de ellos. Por lo general, es más fácil medir el tercer punto roscado que ya está en el tractor. Basándonos en la longitud comprimida del tercer punto roscado (medida desde el centro de los agujeros), encontramos el tercer punto hidráulico más cercano y así vemos la longitud máxima o extendida y su carrera.

Las carreras estándar de los terceros puntos son:
- 160 mm
- 210 mm
- 280 mm
- 400 mm

Las longitudes de los terceros puntos con la misma carrera dependen entonces del tipo en sí.

4. PASO: Elegir el tipo de tercer punto.

- tercer punto hidráulico estándar
(utilizado con tractores estándar)

- tercer punto hidráulico automático
(utilizado si se instalan ganchos de acoplamiento rápido en los brazos de carga inferiores del tractor)

- tercer punto hidráulico especial
(para mayor amplitud de movimiento izquierda-derecha)

- tercer punto hidráulico roscado
(la longitud del tercer punto puede ser extendida por la longitud de la rosca)

Los terceros puntos hidráulicos son adecuados para tractores:

Zetor, Fendt, Deutz-Fahr, Massey Ferguson, Fiat, John Deere, Case, Renault, IMT, Ursus, Steyr, Hürlimann, Lamborghini, Same, Landini, Valtra, Class, New Holland, Caterpillar, Bobcat, Volvo, Carraro, Yanmar, Štore, Lindner, Solis.
