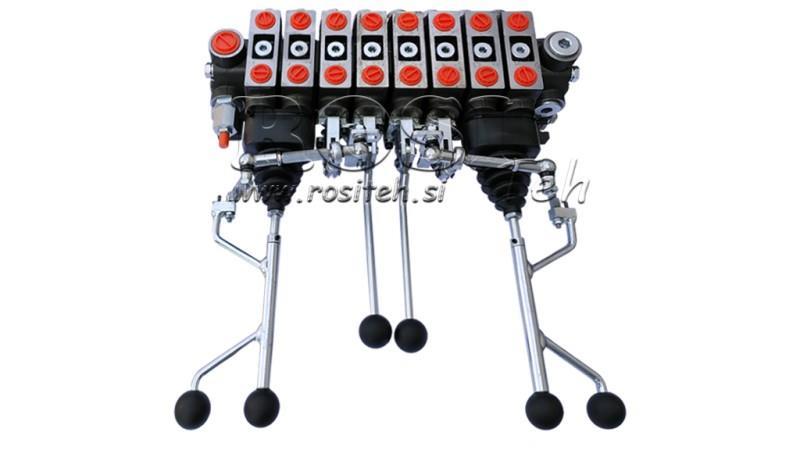

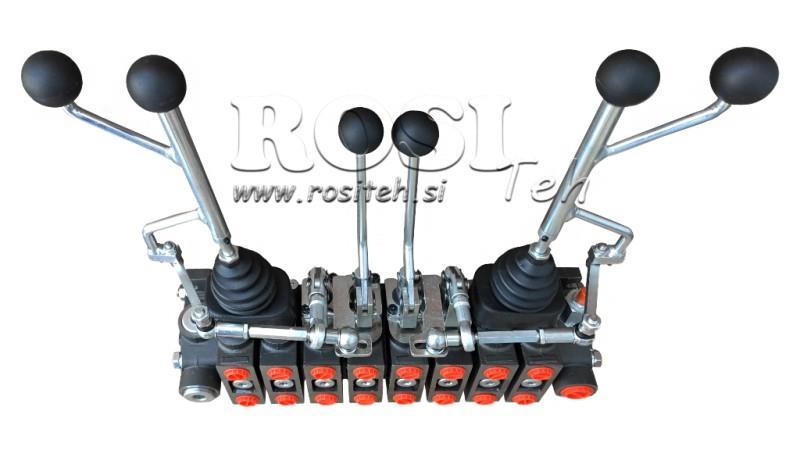

VÁLVULA HIDRÁULICA HIAB 8XPC70 + 2X JOYSTICK EURO 3 POZ

Splošni opis:

Ročni oziroma mehanski VÁLVULA HIDRÁULICA РC70 je namenjen za distribucijo in krmiljenje delovnega toka med hidravlično črpalko ter hidravličnimi cilindri.
VÁLVULA HIDRÁULICA se uporablja za gozdarske prikolice – (HIAB).

Sestavljen v bloku 8 segmentov.

Delovanje:

Vsi VÁLVULA HIDRÁULICA so opremljeni z varnostnim ventilom. V nevtralnem položaju (ročica v sredini) olje kroži skozi ventil. Pri prestavitvi ročice v eno ali drugo stran, VÁLVULA HIDRÁULICA povzroči gibanje cilindra oz. vrtenje hidromotorja v eno ali drugo smer. Po spustitvi ročke se le ta samodejno vrne v nevtralni položaj, hidromotor oz. cilinder se ustavi v trenutnem položaju, olje pa ponovno kroži skozi ventil. Možna je uporaba tako imenovanega 'closed center' elementa, kar pri ventilu spremeni, da v nevtralnem položaju olje ne kroži skozi ventil oz. takšen ventil ni več pretočen. Pri uporabi oz. vezavi še ostalih ventilov je potrebno uporabiti člen 'carry over',  ki omogoča oskrbo olja še za ostale ventile.

Pri ventilih z vreteni za plavajočo funkcijo, le ta omogoča cilindru prost pretok olja, kar posledično pomeni da se cilinder prosto giblje (oz. se snežni plug prilagaja terenu).

Ventili z vreteni za enosmerni cilinder, so namenjeni za enosmerni cilinder.

Zgradba:

РC70 je monoblok distribucijski ventil. Izdelan je iz litega železa EN-GJL300. Vretena so izdelana iz ogljikovega jekla ter so trdo kromana.

Priključki:

Vreteno je privijačeno z dvema vijakoma M10.
